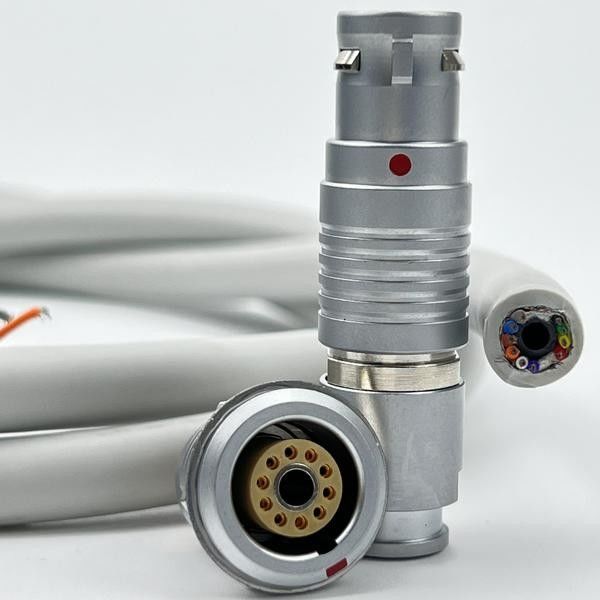

Assemblage de câble de raccordement de connecteur de fil LEMO pour connecter les signaux aériens

Composants et matériaux clés

1. Câbles d'air et de signal :

   • Tuyauterie d'air :
     • Matériau :Utilisez du silicone de qualité médicale ou des tubes en TPU pour les canaux d'air. Ces matériaux sont flexibles, biocompatibles et peuvent résister aux processus de stérilisation.
     • Pression nominale :Assurez-vous que la tuyauterie peut supporter les exigences de pression d'air des outils dentaires sans se plier ni éclater.
   • Fils de signal :
     • Matériau du conducteur :Utilisez du cuivre ou du cuivre plaqué argent pour les fils de signal afin d'assurer une conductivité et une intégrité du signal élevées.
     • Isolation :Sélectionnez un matériau d'isolation compatible avec les normes médicales, tel que le FEP (éthylène propylène fluoré) ou le PTFE (polytétrafluoroéthylène), qui résistent également aux processus de stérilisation.

2. Connecteurs push-pull métalliques :

   • Compatibilité :Les connecteurs doivent être compatibles avec les conceptions LEMO, offrant des connexions sécurisées avec des capacités d'accouplement et de désaccouplement rapides.
   • Matériau :Utilisez de l'acier inoxydable ou de l'aluminium anodisé de haute qualité pour les connecteurs afin d'assurer la durabilité et la résistance à la corrosion.
   • Configuration des contacts :Concevez le connecteur avec le nombre approprié de contacts pour les canaux d'air et de signal. Les connecteurs compatibles LEMO permettent souvent des configurations mixtes, accueillant à la fois des connexions fluidiques et électriques.
   • Étanchéité :Les connecteurs doivent avoir une étanchéité IP (par exemple, IP67) pour protéger contre l'entrée de liquide, ce qui est essentiel dans les environnements dentaires où l'exposition aux liquides est courante.

3. Blindage :

   • Blindage CEM :Intégrez un blindage pour protéger l'intégrité du signal contre les interférences électromagnétiques (EMI), assurant ainsi le fonctionnement fiable des appareils connectés.

Considérations de conception

1. Biocompatibilité et stérilisation :

   • Matériaux :Assurez-vous que tous les matériaux utilisés, y compris les câbles, les connecteurs et toutes les colles ou surmoulages, sont biocompatibles et adaptés à une stérilisation répétée.
   • Compatibilité de la stérilisation :L'assemblage doit être capable de résister aux méthodes de stérilisation courantes utilisées en dentisterie, telles que l'autoclavage, sans dégradation.

2. Durabilité mécanique :

   • Réduction de la traction :Intégrez des caractéristiques de réduction de la traction aux points de connexion pour éviter l'usure due aux flexions ou aux tractions répétées, en particulier près des connecteurs.
   • Flexibilité :L'ensemble de câbles doit être suffisamment flexible pour faciliter les manœuvres dans le cabinet dentaire, sans compromettre la durabilité.

3. Étanchéité environnementale :

   • Imperméabilisation :Assurez-vous que les connecteurs et l'ensemble de câbles sont étanches, avec un indice IP67 ou supérieur, pour protéger contre l'eau, la salive et autres liquides rencontrés dans un environnement dentaire.
   • Résistance à la corrosion :Compte tenu de l'exposition fréquente à l'humidité et aux agents de nettoyage, l'ensemble doit être conçu pour résister à la corrosion pendant sa durée de vie prévue.

Processus de fabrication

1. Prototypage :

   • Développez des prototypes pour tester les performances de la transmission d'air et de signal, la durabilité mécanique et la compatibilité avec les connecteurs LEMO. Cette phase permet un affinement avant la production à grande échelle.

2. Assemblage :

   • Préparation des câbles :Coupez et préparez la tuyauterie d'air et les fils de signal, en assurant des longueurs précises et des terminaisons propres.
   • Intégration des connecteurs :Fixez les connecteurs push-pull compatibles LEMO, en assurant des connexions sûres et fiables. Cela peut impliquer de souder ou de sertir les fils de signal et de fixer solidement la tuyauterie d'air.
   • Surmoulage (facultatif) :Appliquez un surmoulage autour des connecteurs si nécessaire pour une réduction de la traction et une étanchéité environnementale supplémentaires.

3. Tests :

   • Tests électriques :Assurez-vous que les canaux de signal maintiennent une continuité électrique et une résistance d'isolement appropriées.
   • Tests de pression :Testez l'intégrité de la pression des canaux d'air, en vous assurant qu'ils ne fuient pas dans des conditions de fonctionnement.
   • Tests mécaniques :Évaluez la durabilité de l'ensemble dans des conditions d'utilisation simulées, y compris des cycles d'accouplement et de désaccouplement répétés.

4. Contrôle qualité :

   • Mettez en œuvre des mesures de contrôle qualité pour vérifier que chaque ensemble répond aux normes médicales et fonctionne de manière fiable dans les conditions attendues dans un environnement dentaire.

Applications

• Pièces à main dentaires :Connecte les outils dentaires qui nécessitent à la fois de l'air pour le fonctionnement et des signaux électriques pour le contrôle ou la surveillance.
• Irrigateurs buccaux :Transmet à la fois des signaux fluides et électriques dans les appareils conçus pour le nettoyage ou d'autres procédures dentaires.
• Équipement d'imagerie dentaire :Connecte les appareils d'imagerie qui peuvent nécessiter à la fois de l'air pour le refroidissement ou le fonctionnement et la transmission de signaux pour le traitement des données.

Conclusion

Un ensemble de câbles conçu pour la dentisterie qui comprend des connexions d'air et de signal avec des connecteurs push-pull métalliques compatibles LEMO doit être durable, flexible et conforme aux normes médicales. En sélectionnant soigneusement les matériaux, en assurant une conception mécanique robuste et en effectuant des tests approfondis, vous pouvez créer un produit fiable qui répond aux exigences exigeantes des professionnels de la dentisterie.
