Batterie électrique Nouveau connecteur de stockage d'énergie Conception mécanique robuste

Les systèmes de stockage de batteries, en particulier ceux utilisés dans les nouvelles applications énergétiques telles que les véhicules électriques (VE) et le stockage d'énergie renouvelable, nécessitent des connecteurs spécialisés capables de gérer une puissance élevée, d'assurer la sécurité et de maintenir des performances fiables dans le temps. Voici un guide détaillé pour la conception et la sélection de connecteurs pour le stockage de batteries dans les nouveaux systèmes énergétiques :

Principales caractéristiques des connecteurs de stockage de batteries

1. Gestion des courants et des tensions élevés :

   • Intensité nominale : Les connecteurs doivent être conçus pour gérer des courants élevés, allant souvent de 50 A à plus de 300 A, selon l'application.
   • Tension nominale : Ces connecteurs doivent être capables de gérer des tensions élevées, généralement comprises entre 400 V et 1 000 V dans les véhicules électriques et les grands systèmes de stockage d'énergie.

2. Considérations de sécurité :

   • Conception tactile : Mettre en œuvre des contacts tactiles pour éviter tout contact accidentel avec des pièces sous tension, assurant ainsi la sécurité lors de la manipulation et de la maintenance.
   • Mécanisme de verrouillage : Utiliser des mécanismes de verrouillage sécurisés pour éviter toute déconnexion accidentelle, ce qui pourrait être dangereux dans les applications haute tension.
   • Polarisation : Concevoir les connecteurs pour qu'ils soient polarisés, en veillant à ce qu'ils ne puissent être connectés que dans l'orientation correcte, ce qui évite les problèmes d'inversion de polarité.

3. Gestion thermique :

   • Dissipation de la chaleur : Intégrer des éléments tels que des ailettes de refroidissement ou des matériaux à haute conductivité thermique pour gérer la chaleur générée par les courants élevés.
   • Température nominale : S'assurer que les connecteurs sont adaptés aux températures extrêmes courantes dans les systèmes de stockage de batteries, qui peuvent varier de -40 °C à +125 °C.

4. Résistance environnementale :

   • Étanchéité : S'assurer que les connecteurs ont un indice IP élevé (par exemple, IP67 ou IP68) pour protéger contre la poussière, l'eau et d'autres facteurs environnementaux.
   • Résistance à la corrosion : Utiliser des matériaux et des revêtements qui résistent à la corrosion, en particulier dans les environnements où les connecteurs peuvent être exposés à l'humidité ou aux produits chimiques.

5. Durabilité et fiabilité :

   • Cycles d'accouplement élevés : Concevoir les connecteurs pour qu'ils résistent à un grand nombre de cycles d'accouplement et de désaccouplement sans dégradation, ce qui est crucial pour la maintenance et la réparabilité.
   • Résistance aux vibrations et aux chocs : S'assurer que les connecteurs sont robustes et peuvent résister aux vibrations et aux chocs typiques des environnements automobiles et industriels.

6. Facilité d'utilisation :

   • Connexion/déconnexion rapide : Concevoir des connecteurs pour un accouplement et un désaccouplement faciles et rapides, ce qui est essentiel pour un assemblage et une maintenance efficaces.
   • Modularité : Envisager des conceptions modulaires qui permettent des configurations flexibles, rendant les connecteurs adaptables à différents systèmes et applications.

Types de connecteurs pour le stockage de batteries

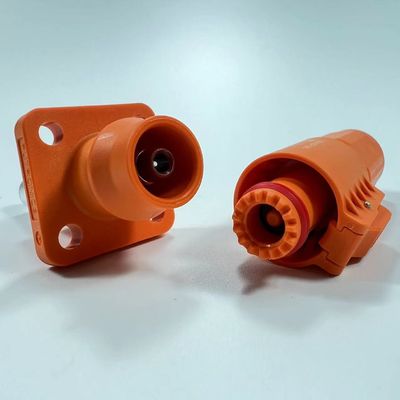

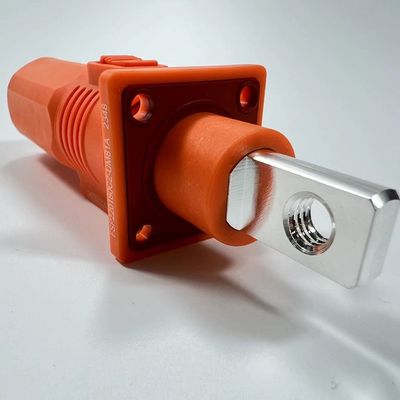

1. Connecteurs d'alimentation haute tension :

   • Applications : Utilisés dans les véhicules électriques, les systèmes de stockage d'énergie et les stations de recharge haute puissance.
   • Caractéristiques : Ces connecteurs ont généralement des contacts larges et robustes capables de gérer des courants et des tensions élevés, avec des mécanismes de verrouillage sécurisés et une étanchéité environnementale.

2. Interconnexions modulaires de batteries :

   • Applications : Connecter les modules de batterie au sein d'un bloc-batterie plus grand.
   • Caractéristiques : Ces connecteurs sont souvent modulaires, ce qui permet des configurations flexibles et une évolutivité facile. Ils doivent fournir des connexions électriques fiables et prendre en charge les chemins à courant élevé.

3. Connecteurs de barres omnibus :

   • Applications : Utilisés dans les blocs-batteries et les systèmes de stockage d'énergie pour connecter des cellules ou des modules de batterie de grande taille en parallèle ou en série.
   • Caractéristiques : Les connecteurs de barres omnibus sont conçus pour gérer des courants très élevés et sont généralement fabriqués en cuivre ou en aluminium avec des surfaces plaquées pour une conductivité et une résistance à la corrosion améliorées.

4. Connecteurs de signaux et de communication :

   • Applications : Pour les systèmes de gestion de batterie (BMS) et autres fonctions de surveillance et de contrôle.
   • Caractéristiques : Ces connecteurs transportent des signaux et des données de faible puissance entre le BMS et les cellules ou modules de batterie individuels, assurant ainsi le fonctionnement sûr et efficace du bloc-batterie.

Considérations de conception

1. Sélection des matériaux :

   • Conducteurs : Utiliser des matériaux à haute conductivité comme le cuivre ou les alliages de cuivre, souvent avec un placage en argent ou en étain pour améliorer la conductivité et la résistance à la corrosion.
   • Isolants : Choisir des matériaux isolants de haute qualité capables de résister aux températures élevées et d'offrir une excellente isolation électrique, tels que le PBT, le PA66 ou les polymères à cristaux liquides (LCP).

2. Personnalisation :

   • Solutions sur mesure : De nombreuses applications de stockage de batteries nécessitent des connecteurs personnalisés en fonction des exigences spécifiques en matière de tension, de courant et de mécanique. Envisager de travailler avec des fabricants qui proposent des services de conception personnalisés.

3. Conformité aux normes :

   • Normes automobiles : S'assurer que les connecteurs sont conformes aux normes automobiles pertinentes, telles que la norme ISO 6469, qui régit la sécurité des véhicules routiers électriques.
   • Normes industrielles : Pour les systèmes de stockage d'énergie, s'assurer de la conformité aux normes telles que la norme UL 1973 pour les batteries destinées à être utilisées dans les applications stationnaires, d'alimentation auxiliaire des véhicules et de transport ferroviaire électrique léger.

Essais et assurance qualité

1. Essais électriques :

   • Essais à courant élevé : Vérifier la capacité du connecteur à gérer le courant maximal sans chute de tension ni surchauffe importante.
   • Résistance d'isolement : Tester l'isolation pour s'assurer qu'il n'y a pas de panne sous haute tension.

2. Essais mécaniques :

   • Essais de vibrations et de chocs : Simuler des conditions réelles pour s'assurer que les connecteurs peuvent résister aux contraintes mécaniques qu'ils rencontreront en fonctionnement.
   • Essais de durabilité : Évaluer la capacité des connecteurs à résister à un grand nombre de cycles d'accouplement sans dégradation des performances.

3. Essais environnementaux :

   • Cyclage thermique : Tester les connecteurs dans des conditions de température extrêmes pour s'assurer qu'ils fonctionnent de manière fiable.
   • Essais de protection contre la pénétration : Confirmer que les connecteurs respectent leurs normes IP nominales en matière de résistance à la poussière et à l'eau.

Conclusion

Les connecteurs de stockage de batteries pour les nouvelles applications énergétiques doivent combiner hautes performances, sécurité et durabilité. En se concentrant sur les capacités de gestion des courants et des tensions élevés, une conception mécanique robuste et la conformité aux normes de l'industrie, vous pouvez créer des connecteurs fiables qui répondent aux exigences des systèmes de stockage d'énergie modernes et des véhicules électriques.
