Les véhicules à énergie nouvelle (VEN) dans le secteur automobile, y compris les véhicules électriques (VE), les hybrides rechargeables (PHEV) et les véhicules à pile à combustible à hydrogène, nécessitent des connecteurs spécialisés pour répondre aux exigences uniques de la haute tension, du courant élevé et des environnements de fonctionnement difficiles. Ces connecteurs sont essentiels pour divers systèmes, notamment la gestion de la batterie, la recharge, la distribution d'énergie et le contrôle du moteur. Voici un aperçu approfondi de la conception et des critères de sélection des connecteurs automobiles à énergie nouvelle :

Principales caractéristiques des connecteurs automobiles à énergie nouvelle

1. Gestion du courant et de la tension élevés :

   • Intensité nominale : Ces connecteurs doivent gérer des courants élevés, allant souvent de 50 A à plus de 300 A, selon l'application (par exemple, distribution d'énergie, connexions de batterie).
   • Tension nominale : Ils doivent être capables de gérer des tensions élevées, généralement de 400 V à 1 000 V, en particulier dans les systèmes de batterie des VE.

2. Fonctionnalités de sécurité :

   • Conception tactile : Mettre en œuvre des conceptions qui empêchent tout contact accidentel avec des pièces sous tension, assurant la sécurité lors de la manipulation et de la maintenance.
   • Mécanisme de verrouillage sécurisé : Utiliser des systèmes de verrouillage pour éviter toute déconnexion accidentelle, ce qui pourrait entraîner des problèmes de sécurité, en particulier dans les applications haute tension.
   • Polarisation : S'assurer que les connecteurs sont polarisés pour éviter un accouplement incorrect, ce qui pourrait entraîner des dommages ou des risques pour la sécurité.

3. Durabilité et résistance environnementale :

   • Résistance aux vibrations et aux chocs : Les connecteurs doivent être robustes, capables de résister aux vibrations et aux chocs importants courants dans les environnements automobiles.
   • Étanchéité et imperméabilisation : Obtenir un indice IP élevé (par exemple, IP67 ou IP68) pour protéger contre l'eau, la poussière et autres contaminants, assurant une fiabilité à long terme.
   • Résistance à la corrosion : Utiliser des matériaux et des revêtements qui résistent à la corrosion, en particulier dans les environnements exposés aux sels de voirie, à l'humidité et aux produits chimiques.

4. Gestion thermique :

   • Dissipation de la chaleur : Intégrer des fonctionnalités qui facilitent la dissipation de la chaleur pour éviter la surchauffe, ce qui est particulièrement important dans les applications à courant élevé.
   • Résistance à la température : S'assurer que les connecteurs peuvent fonctionner de manière fiable sur une large plage de températures, de -40 °C à +125 °C, typique des environnements automobiles.

5. Facilité d'utilisation et de maintenance :

   • Connexion/déconnexion rapide : Concevoir des connecteurs pour un accouplement et un démariage faciles, ce qui est crucial pour un assemblage, une maintenance et une réparation efficaces dans la production automobile.
   • Ergonomie : Tenir compte de la facilité de manipulation des connecteurs, en particulier dans les espaces confinés typiques des intérieurs de véhicules.

Types de connecteurs pour les applications automobiles à énergie nouvelle

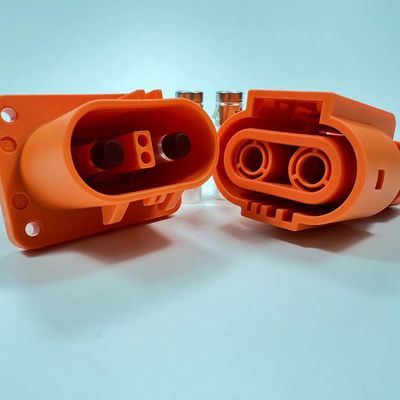

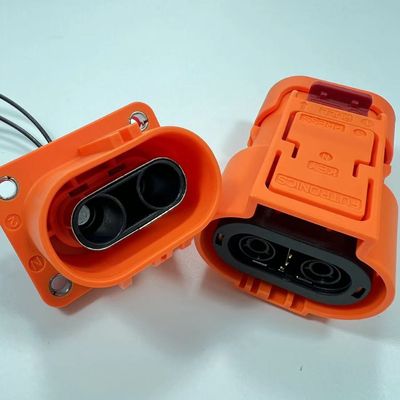

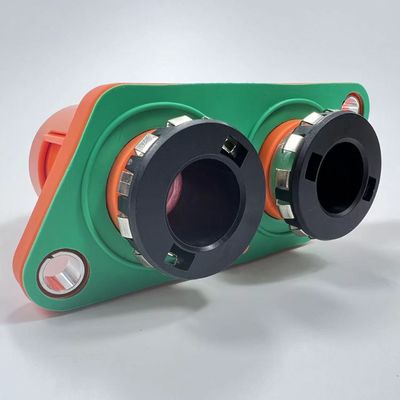

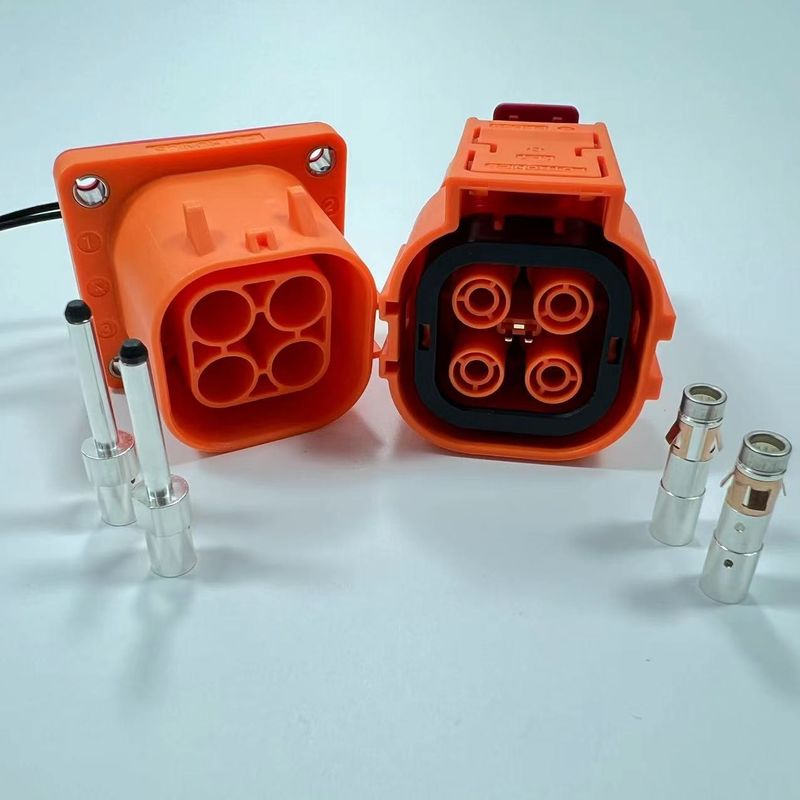

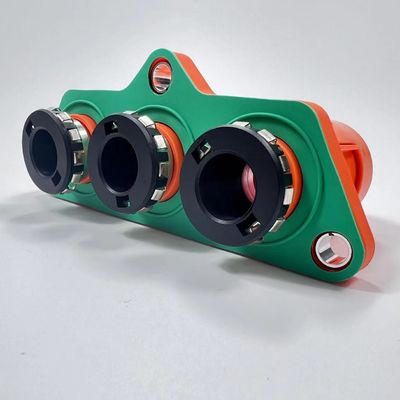

1. Connecteurs de batterie haute tension :

   • Fonction : Utilisés pour connecter le bloc-batterie au système de distribution d'énergie du véhicule, au contrôleur du moteur et à d'autres composants haute tension.
   • Caractéristiques : Capacité de courant élevée, mécanismes de verrouillage sécurisés, conception tactile et fonctionnalités de gestion thermique pour gérer la chaleur générée par les niveaux de puissance élevés.

2. Connecteurs de charge :

   • Fonction : Connecter le véhicule aux bornes de recharge ou aux chargeurs embarqués.
   • Caractéristiques : Doivent être conformes aux normes telles que CCS (Combined Charging System) ou CHAdeMO, prenant en charge la charge CA et CC avec une isolation robuste et une étanchéité environnementale.

3. Connecteurs de phase moteur :

   • Fonction : Connecter le contrôleur du moteur au moteur électrique.
   • Caractéristiques : Capables de gérer des courants et des tensions élevés, avec une excellente résistance aux vibrations et des mécanismes de verrouillage sécurisés pour garantir des connexions fiables dans toutes les conditions de conduite.

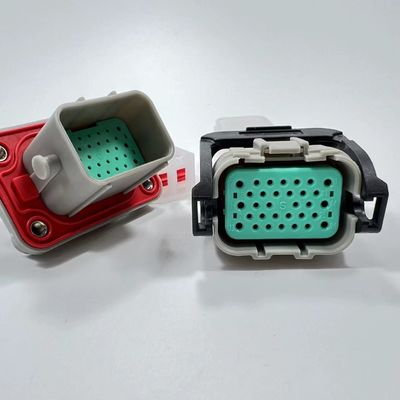

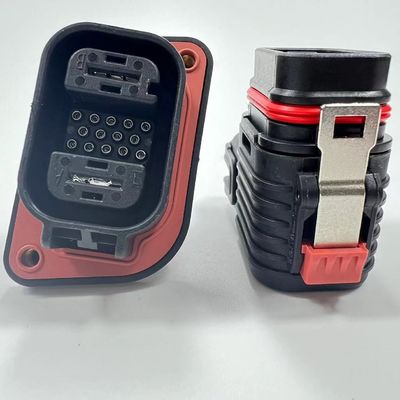

4. Connecteurs de signal et de données :

   • Fonction : Connecter les capteurs, les unités de contrôle et d'autres systèmes basse tension à l'intérieur du véhicule.
   • Caractéristiques : Généralement des connecteurs multipôles avec blindage pour éviter les interférences électromagnétiques (EMI), assurant une transmission de données fiable.

5. Connecteurs de barres omnibus :

   • Fonction : Utilisés dans les blocs-batteries pour connecter les cellules en série ou en parallèle.
   • Caractéristiques : Conçus pour transporter des courants très élevés avec une chute de tension minimale, souvent fabriqués en cuivre ou en aluminium avec un placage pour la résistance à la corrosion.

Considérations matérielles

1. Boîtier du connecteur :

   • Matériau : Utiliser des thermoplastiques haute performance comme le PBT (Polybutylène Téréphtalate) ou le PA66 (Polyamide 66) avec un renforcement en fibre de verre pour la résistance, la résistance à la chaleur et la stabilité dimensionnelle.
   • Ignifugation : S'assurer que les matériaux sont conformes aux normes de sécurité automobile, telles que UL94 V-0, pour éviter les risques d'incendie.

2. Contacts :

   • Matériau : Matériaux à haute conductivité comme le cuivre ou les alliages de cuivre, souvent plaqués d'argent ou d'étain pour améliorer la résistance à la corrosion et les performances électriques.
   • Mécanisme à ressort : Inclure des mécanismes à ressort durables pour maintenir une pression de contact constante pendant toute la durée de vie du connecteur.

3. Joints et joints d'étanchéité :

   • Matériau : Utiliser du silicone ou de l'EPDM (Éthylène Propylène Diène Monomère) pour les joints et les joints d'étanchéité afin d'assurer une étanchéité fiable contre les facteurs environnementaux tout en maintenant la flexibilité sur une large plage de températures.

Considérations de conception

1. Personnalisation :

   • Solutions sur mesure : Selon les exigences spécifiques de la plateforme du véhicule, les connecteurs peuvent devoir être personnalisés pour s'adapter aux contraintes uniques de puissance, d'espace et d'environnement.

2. Conformité aux normes :

   • Normes automobiles : S'assurer que les connecteurs sont conformes aux normes automobiles pertinentes, telles que ISO 6469 (pour la sécurité des véhicules routiers électriques) et ISO 16750 (pour les essais environnementaux).
   • Normes de charge : Pour les connecteurs de charge, s'assurer de la conformité aux normes telles que IEC 62196 pour les systèmes de charge des VE.

3. Modularité :

   • Configurations flexibles : Envisager des conceptions modulaires qui permettent des configurations flexibles, rendant les connecteurs adaptables à différents systèmes et applications.

Essais et assurance qualité

1. Essais électriques :

   • Essais de courant et de tension : Vérifier que les connecteurs peuvent gérer les courants et les tensions spécifiés sans échauffement excessif ni chute de tension.
   • Résistance d'isolement : S'assurer que l'isolation peut résister à la tension sans se décomposer, en particulier dans les connecteurs haute tension.

2. Essais mécaniques :

   • Essais de vibrations et de chocs : Simuler les conditions de conduite réelles pour s'assurer que les connecteurs peuvent résister aux contraintes mécaniques qu'ils rencontreront en fonctionnement.
   • Essais de durabilité : Tester les connecteurs pour leur capacité à supporter des cycles d'accouplement et de démariage répétés sans dégradation des performances.

3. Essais environnementaux :

   • Essais de protection contre la pénétration : Confirmer que les connecteurs respectent leurs normes IP nominales pour la résistance à la poussière et à l'eau.
   • Cyclage thermique : S'assurer que les connecteurs peuvent gérer les fluctuations de température qu'ils subiront dans les environnements automobiles.

Applications

• Véhicules électriques et hybrides : Connecteurs haute puissance pour les systèmes de batterie, la distribution d'énergie, les contrôleurs de moteur et les interfaces de charge.
• Systèmes de gestion de batterie (BMS) : Connecteurs pour la surveillance et le contrôle des blocs-batteries, y compris les connecteurs de signal basse puissance pour la communication entre le BMS et les cellules individuelles.
• Électronique de puissance : Connecteurs pour la connexion des onduleurs, des convertisseurs et d'autres composants électroniques de puissance dans le groupe motopropulseur du véhicule.

Conclusion

Les connecteurs automobiles à énergie nouvelle doivent combiner des caractéristiques électriques haute performance avec une durabilité mécanique et environnementale robuste. Ces connecteurs jouent un rôle crucial pour assurer la sécurité, la fiabilité et l'efficacité des véhicules électriques et hybrides, soutenant la transition vers un transport plus propre et plus durable. En se concentrant sur des facteurs clés tels que la gestion du courant et de la tension, la sécurité, la durabilité et la conformité aux normes de l'industrie, vous pouvez développer des connecteurs qui répondent aux exigences exigeantes de l'industrie automobile.
